VENTILATION

Garantir l’hygiène et la santé, la performance thermique et le confort des occupants tout en assurant la sécurité des personnes, tels sont les objectifs d’une installation de ventilation
dans les bâtiments tertiaires et industriels.

Définir un système de ventilation nécessite de connaître à la fois l’environnement réglementaire lié à la destination de l’établissement mais aussi les besoins et contraintes des locaux et de ses occupants.

VENTILATION

Garantir l’hygiène et la santé, la performance thermique et le confort des occupants tout en assurant la sécurité des personnes, tels sont les objectifs d’une installation de ventilation dans
les bâtiments tertiaires et industriels.

Définir un système de ventilation nécessite de connaître à la fois l’environnement réglementaire lié à la destination de l’établissement mais aussi les besoins et contraintes des locaux et de ses occupants.

À CHAQUE ÉTAPE DE VOTRE PROJET

CVC Emeraude mettra en face des personnes dont l’expérience n’est plus à prouver.

Du bureau d’études aux équipes de terrain, tous nos collaborateurs bénéficient d’au moins 10 ans d’expérience dans leurs domaines respectifs.

À CHAQUE ÉTAPE DE VOTRE PROJET

CVC Emeraude mettra en face des personnes dont l’expérience n’est plus à prouver.

Du bureau d’études aux équipes de terrain, tous nos collaborateurs bénéficient d’au moins 10 ans d’expérience dans leurs domaines respectifs.

Notre ligne directrice reste et restera de vous proposer le système de chauffage le plus adapté à vos besoins en tenant compte de 4 critères essentiels :

TYPE D'OCCUPATION
DU BÂTIMENT

SOLUTION ADAPTÉE

CONFORT

CONSOMMATION

Notre ligne directrice reste et restera de vous proposer le système de chauffage le plus adapté à vos besoins en tenant compte de 4 critères essentiels :

TYPE D'OCCUPATION
DU BÂTIMENT

SOLUTION ADAPTÉE

CONFORT

CONSOMMATION

C'EST EN GRANDE PARTIE GRÂCE À CETTE EXPERTISE QUE NOUS AVONS PU MENER À BIEN,
ENTRE AUTRES, LES PROJETS SUIVANTS :

C'EST EN GRANDE PARTIE GRÂCE À CETTE EXPERTISE QUE NOUS AVONS PU MENER À BIEN,
ENTRE AUTRES, LES PROJETS SUIVANTS :

LA VENTILATION DANS LES BÂTIMENTS TERTIAIRES

Différents facteurs externes à un bâtiment rendent indispensables une bonne ventilation dans les bâtiments tertiaires. La ventilation peut même être obligatoire lorsque les fenêtres restent fermées à cause de la pollution ou des nuisances sonores extérieures.
Les besoins et les exigences ont beaucoup évolué,
portés par des impératifs réglementaires.
De nos jours, les exigences de confort, de qualité d’air intérieur et d’hygiène ne peuvent plus être ignorées.

L’efficacité énergétique des solutions mises en œuvre pour la ventilation est une donnée essentielle qui caractérise un projet de bureau ou de tertiaire en général.

Il faut donc obligatoirement prendre en comptes 3 paramètres, de la conception à la réalisation et même durant toute la durée de vie du bâtiment.

• L’hygiène et la maîtrise sanitaire de l’installation de ventilation

• La conformité à la réglementation et la sécurité des installations de ventilation

• La performance énergétique globale : efficacité énergétique des équipements et systèmes de gestion de l’énergie.

LA VENTILATION DANS LES BÂTIMENTS TERTIAIRES

Différents facteurs externes à un bâtiment rendent indispensables une bonne ventilation dans les bâtiments tertiaires. La ventilation peut même être obligatoire lorsque les fenêtres restent fermées à cause de la pollution ou des nuisances sonores extérieures. Les besoins et les exigences ont beaucoup évolué, portés par des impératifs réglementaires.
De nos jours, les exigences de confort, de qualité d’air intérieur et d’hygiène ne peuvent plus être ignorées.

L’efficacité énergétique des solutions mises en œuvre pour la ventilation est une donnée essentielle qui caractérise un projet de bureau ou de tertiaire en général.
Il faut donc obligatoirement prendre en comptes 3 paramètres, de la conception à la réalisation et même durant toute la durée de vie du bâtiment.

• L’hygiène et la maîtrise sanitaire de l’installation de ventilation.

• La conformité à la réglementation et la sécurité des installations de ventilation.

• La performance énergétique globale : efficacité énergétique des équipements et systèmes de gestion de l’énergie.

LES SYSTÈMES DE VENTILATION

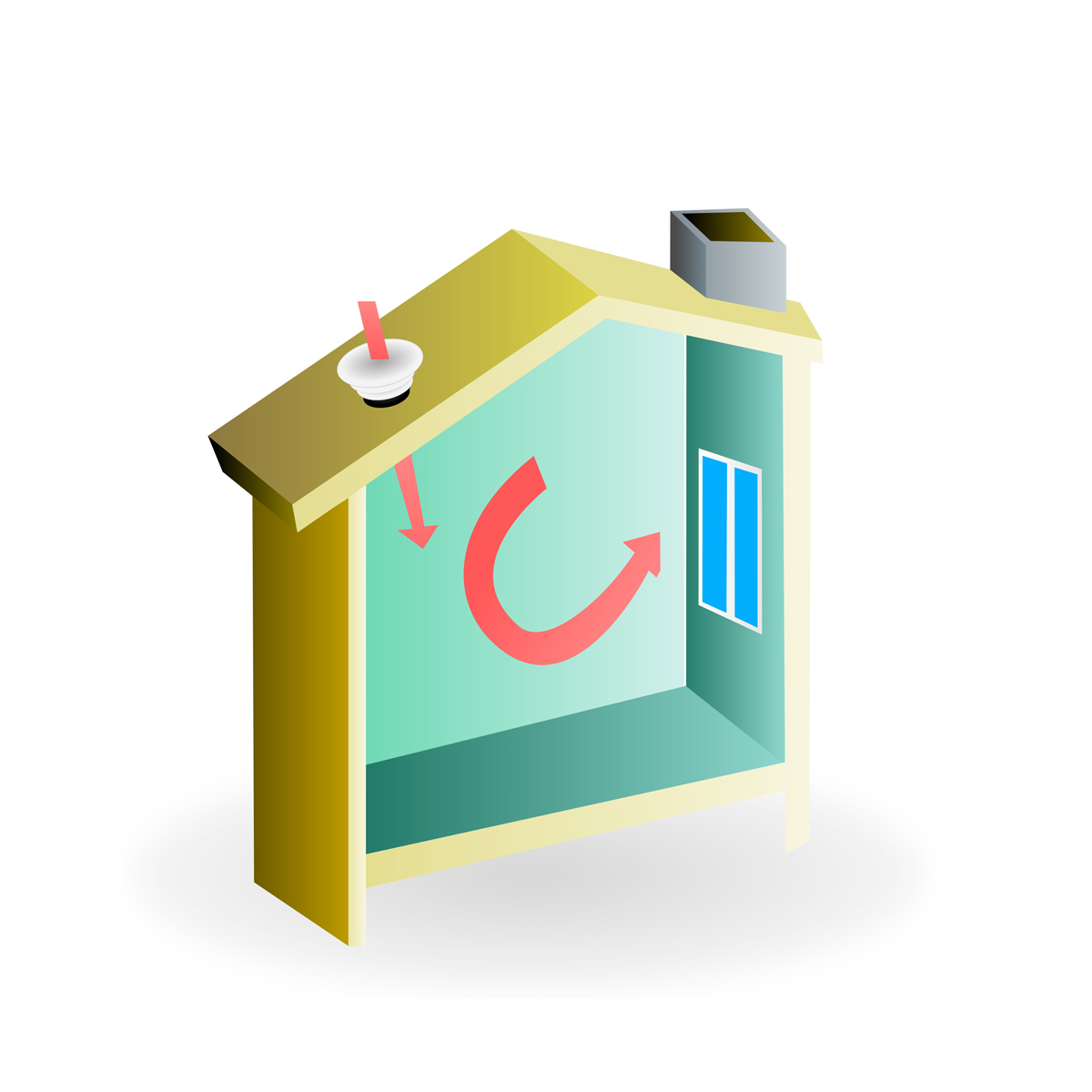

VENTILATION SIMPLE FLUX EXTRACTION

Le ventilation simple flux par extraction est le système le plus simple pour renouveler correctement l’air d’un local ; à condition de savoir gérer tous les risques d’inconfort liés aux entrées d’air et de satisfaire aux exigences de la RT 2012.

Principe :

Mise en dépression des zones à pollution spécifiques par extraction de l’air vicié.

Entrée d’air neuf dans les zones à pollution non spécifiques.

Circulation du flux d’air par transfert.

AVANTAGES

• Simplicité de conception et d’installation

• Maîtrise des débits extraits

• Modulation des débits possible (économies d’énergie)

• Investissement limité

• Facilité d’entretien

• Possibilité de sur-ventilation nocturne

INCONVÉNIENTS

• Pas adapté aux bâtiments situés dans des environnements bruyants et pollués (pas de filtration de l’air neuf et isolement acoustique limité).

• Pas adapté aux locaux à forte occupation continue (inconfort dû aux gros débits, difficulté d’implantation des amenées d’air et déperditions trop importantes (RT 2012).

• Pas adapté aux locaux de grande hauteur (distribution des flux aléatoire).

• Répercussion directe des débits de renouvellement d’air sur le dimensionnement du chauffage.

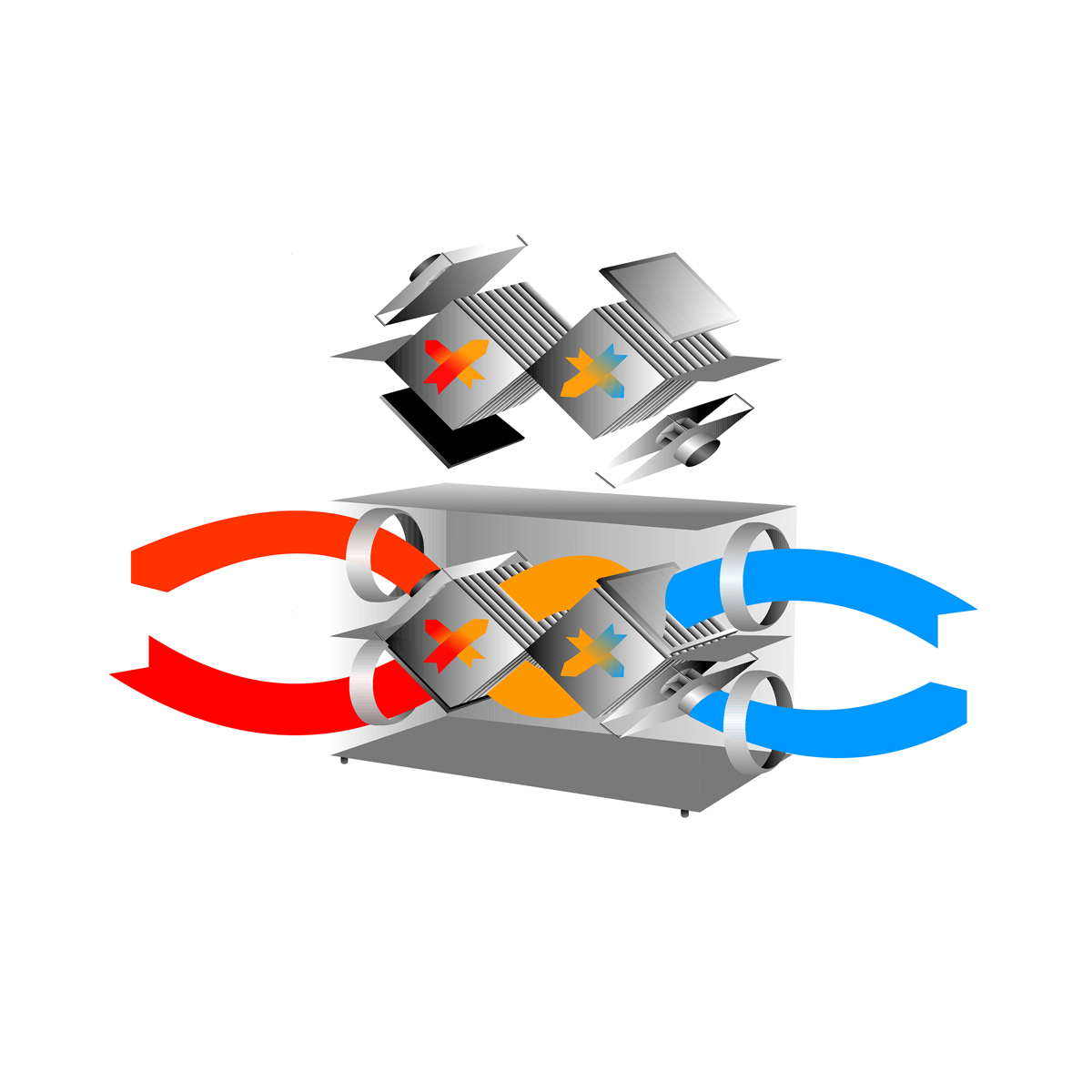

VENTILATION DOUBLE-FLUX AVEC RÉCUPÉRATION

Le ventilation double flux avec récupération est un système totalement maîtrisable qui apporte à la fois conforts thermique et acoustique ainsi que souplesse sur les débits. Du fait de la récupération par échangeur, le système permet des économies d’énergie.

Principe :

• Mise en surpression des zones à pollution non spécifiques par insufflation d’air neuf.

• Mise en dépression des zones à pollution spécifiques.

• Circulation du flux d’air indépendant ou par transfert.

• Récupération par échangeur statique ou thermodynamique.

AVANTAGES

• Maîtrise des débits insufflés et extraits.
• Confort thermique (traitement thermique de l’air insufflé).
• Isolement acoustique par rapport à l’extérieur.
• Filtration de l’air neuf.
• Possibilité de préchauffer l’air neuf (batterie chaude).
• Possibilité de rafraîchir l’air neuf (batterie froide).
• Modulation des débits éventuelle.
• Economies d’énergie.
• Système favorable vis-à-vis de la référence RT 2000.
• Répercussion limitée des débits de renouvellement d’air sur le dimensionnement du chauffage.

INCONVÉNIENTS

• Encombrement des réseaux.
• Investissement initial plus important.
• Entretien du réseau d’insufflation et de l’échangeur.
• Bruit éventuel sur l’insufflation à traiter.

LES SYSTÈMES DE VENTILATION

VENTILATION SIMPLE FLUX EXTRACTION

Le ventilation simple flux par extraction est le système le plus simple pour renouveler correctement l’air d’un local ; à condition de savoir gérer tous les risques d’inconfort liés aux entrées d’air et de satisfaire aux exigences de la RT 2012.

Principe :

• Mise en dépression des zones à pollution spécifiques par extraction de l’air vicié.

• Entrées d’air neuf dans les zones à pollution non spécifiques.

• Circulation du flux d’air par transfert.

AVANTAGES

• Simplicité de conception et d’installation

• Maîtrise des débits extraits

• Modulation des débits possible (économies d’énergie)

• Investissement limité

• Facilité d’entretien

• Possibilité de sur-ventilation nocturne

INCONVÉNIENTS

• Pas adapté aux bâtiments situés dans des environnements bruyants et pollués (pas de filtration de l’air neuf et isolement acoustique limité).

• Pas adapté aux locaux à forte occupation continue (inconfort dû aux gros débits, difficulté d’implantation des amenées d’air et déperdition trop importante (RT 2012).

• Pas adapté aux locaux de grande hauteur (distribution des flux aléatoire).

• Répercussion directe des débits de renouvellement d’air sur le dimensionnement du chauffage.

VENTILATION DOUBLE-FLUX AVEC RÉCUPÉRATION

Le ventilation double flux avec récupération est un système totalement maîtrisable qui apporte à la fois conforts thermique et acoustique ainsi que souplesse sur les débits. Du fait de la récupération par échangeur, le système permet des économies d’énergie.

Principe :

• Mise en surpression des zones à pollution non spécifiques par insufflation d’air neuf.

• Mise en dépression des zones à pollution spécifiques.

• Circulation du flux d’air indépendant ou par transfert.

• Récupération par échangeur statique ou thermodynamique.

AVANTAGES

• Maîtrise des débits insufflés et extraits.
• Confort thermique (traitement thermique de l’air insufflé).
• Isolement acoustique par rapport à l’extérieur.
• Filtration de l’air neuf.
• Possibilité de préchauffer l’air neuf (batterie chaude).

• Possibilité de rafraîchir l’air neuf (batterie froide).
• Modulation des débits éventuelle.
• Economies d’énergie.
• Système favorable vis-à-vis de la référence RT 2000.
• Répercussion limitée des débits de renouvellement d’air sur le dimensionnement du chauffage.

INCONVÉNIENTS

• Encombrement des réseaux.
• Investissement initial plus important.
• Entretien du réseau d’insufflation et de l’échangeur.
• Bruit éventuel sur l’insufflation à traiter.
